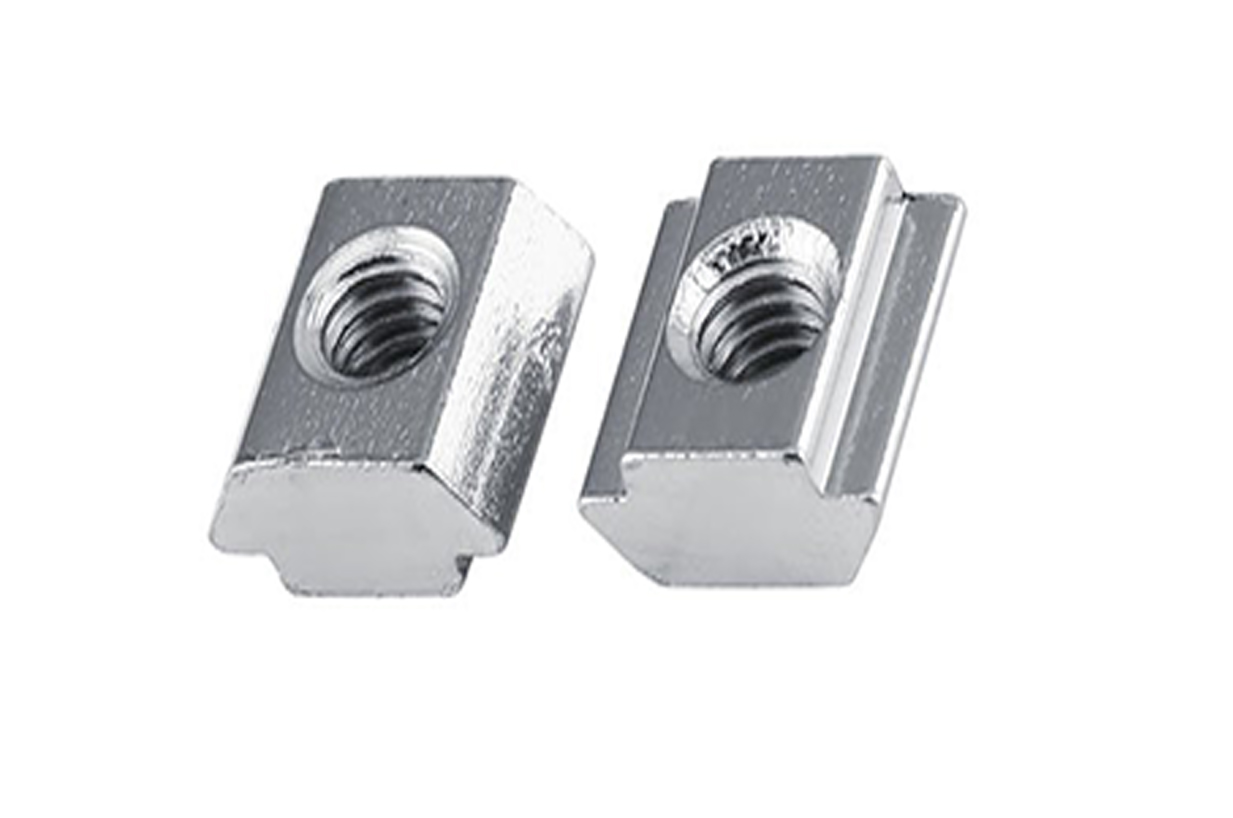

مهره تخت M8
این قطعه ( مهره تخت M8 ) با جنس آهنی برای اتصال پروفیل های شیاردار با استاندارد شیار 10 به کار می رود .
انواع مختلفی از مهره های تخت با اندازه ی سوراخ متناسب با پروفیل های شیاردار سری های مختلف تولید شده است .
استاندارد شیار پروفیل های مهندسی عبارتند از :
پروفیل سری :
- 20 دارای اندازه ی شیار 6
- 30 دارای اندازه ی شیار 8
- 40 و 45 دارای اندازه ی شیار 10
می باشد .
محصول معرفی شده با اندازه ی سوراخ 8 برای پروفیل های سری 40 و 45 به کار می رود .
مهره های تخت و تی هر دو جزو اتصالات پروفیل های شیاردار می باشند . اما تفاوت هایی در نحوه ی نصب و مقاومت آنها وجود دارد .
- مهره تخت به علت مربعی بودن نسبت به مهره تی ( مستطیل بودن ) سطح درگیری بیشتری با شیار پروفیل مهندسی برقرار می کند از این رو اتصال محکم تری نیز ایجاد می کند .
- مهره تی به علت شکل آن از هر نقطه ی پروفیل شیاردار وارد شیار شده و اتصال برقرار می شود اما مهره تخت فقط باید از ابتدا و انتهای پروفیل مهندسی وارد شیار شود .
- مهره های مربعی و مهره های تی مشکل بیرون زدگی از شیار ندارند .
از این رو در ساخت سازه مد نظر اگر نقشه ی اولیه سازه در دسترستان باشد همان ابتدای کار از مهره تخت استفاده کنید در غیر این صورت مهره تی در هر جایی که لازم به اتصال باشد به کار می آید .
قیمت مهره تخت نسبت به مهره ای همچون مهره مربعی بالاتر است . از این رو در جایی که به استحکام آنچنانی نیاز نباشد می توان مهره مربع به کار برد .
پروفیل های شیاردار به علت طراحی منحصر به فردشان و اتصالات سریع و بدون نیاز به ابزار پیچیده آنها روز به روز بر کاربردشان افزوده می شود .
اتصالات این پروفیل ها شامل مهره تخت ، مهره فنری ، پیچ و مهره تی ، اتصالات زانویی ، مهره واشردار ، نبشی ساده و دیواره دار و… می باشد .
مشخصات و ویژگی های هرکدام از این اتصالات به طور کامل در سایت الوم وان بیان شده است .
