پروفیل آلومینیوم شیاردار صنعتی ( پروفیل مهندسی ) دستگاه CNC
پروفیل آلومینیوم شیاردار صنعتی ( پروفیل مهندسی ) دستگاه CNC
کلمه CNC مخفف computer numerical control به معنای ماشین های کنترل عددی می باشند . یعنی دستگاههای که با برنامه کار کرده و توسط تجهیزات کامپیوتری کنترل می شوند .
دستگاه CNC ، برای اولین بار به صورت cnc های حکاکی و برش ROUTER پا به عرصه صنعت گذاشت . اولین cnc ها مربوط به طلق و فایبر گلاس بود . اساس کار همه این دستگاهها یکسان است ، تنها تفاوتشان در استراکچر و قدرت موتورهاست .
دستگاههای CNC از دو بخش کلی تشکیل می شوند :
- بخش نرم افزاری دستگاه
- بخش فنی و مکانیکی
اصلی ترین وسیله دستگاه cnc ، الکتروموتور می باشد . مینی کامپیوتر نیز دومین بخش حساس دستگاه می باشد که حالتی شبیه واحد کنترل دستگاه دارد . در واقع کامپیوتر ، جایگزین سخت افزارهای اضافی در واحد کنترل شده است . تمامی دستورات حک یا برش بر روی متریال موردنظر ( فلزی – غیر فلزی ) از طریق این سیستم ارسال می شود .
به عبارتی دستگاه cnc مانند یک ربات ، طبق برنامه تعیین شده کار می کند . یعنی تمامی برنامه ها و دستورات و کدها در حافظه کامپیوتر ذخیره می شود که البته قابل تغییر توسط اپراتور می باشد با این کار دیگر نیازی به تکرار نوشتن دوباره برنامه اجرایی نیست .
مزایای دستگاه cnc :
- سرعت بالا
- دقت در انجام فعالیت های مختلف
- دقت و ظرافت انجام کار در خصوص کار با متریال گران قیمت
- بی نیازی از به کار گیری چندین وسیله مکانیکی ( همانند مته )
- توانایی حرکت در سه محور x .Y .Z
- توانایی چرخاندن قطعه بدون نیاز به نیروی دست
طرز کار دستگاه cnc :
برنامه یا طرح موردنظر ابتدا به کمک نرم افزارهای مختلف همچون ( CAM ) یا ( CAD ) تهیه می شود . پس از آن ، کد توسط نرم افزار کنترل کننده روی دستگاه تهیه می شود ؛ سپس cnc کد را می خواند . طرح توسط برنامه رایانه ای روی کنترلر تفسیر می شود سپس ابزار برش ، متریال کار را در چند جهت حرکت می دهد تا شکل موردنظر قطعه برش بخورد .
نکته :
بسته به تعداد محورهای حرکت ، انواع و تعداد ابزارهایی که دستگاه در طول فرآیند می تواند به طور خودکار برای انجام عملیات به کار ببندد ، ظرفیت و قابلیت دستگاه cnc را بیان می کند .
صنایع مرتبط با دستگاه cnc :
- صنایع خودروسازی
- الکترونیک
- هوافضا
- ساخت اسلحه
- تجهیزات ورزشی
- آلات موسیقی
- میل لنگ
- وسایل دکوراسیون داخلی و …
ساختار دستگاه cnc شامل سه مورد است :
- فریم شاسی
- ستون نگه دارنده هد عامل
- میز قرار گیرنده
در انتخاب فریم و ستون نگهدارنده هد عامل ، وزن اعمال شده به دستگاه و سیستم حرکتی آن تاثیر مستقیم دارد . بنابراین باید در انتخاب نوع و جنس پروفیل میزکار و اتصالات نگه دارنده آن از لحاظ دوام و استحکام دقت کافی به خرج داده شود .
پروفیل آلومینیوم شیاردار صنعتی ( پروفیل مهندسی ) دستگاه CNC :
میز کار دستگاه cnc از چه پروفیلی ساخته می شود ؟
- ورق و قوطی آهنی جوش داده شده
- مجموعه پروفیل آلومینیوم به هم متصل شده
کدام پروفیل شیاردار مناسب میز کار دستگاه cnc می باشد ؟

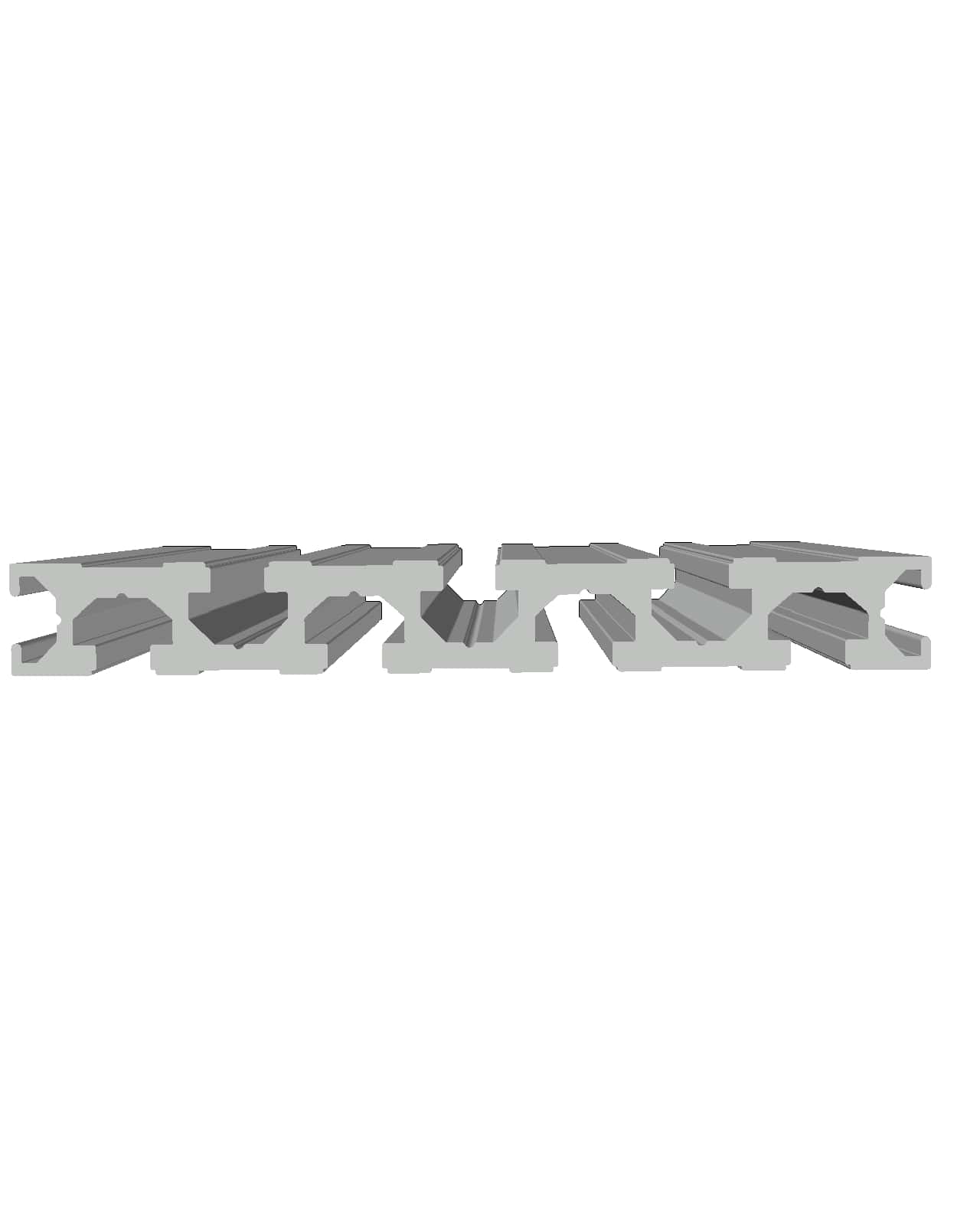

1- پروفیل شیاردار 15*120 mm با شیار 8 mm
2- پروفیل شیاردار 22.5*180 mm با شیار 10 mm
نحوه ساخت میز کار cnc با پروفیل شیاردار :
برای ساخت میز کار ، ابتدا این پروفیل ها را کنار هم چیده سپس با یک نبشی به فریم شاسی اتصال ذاده می شوند . فریم ساخته شده با این پروفیل ها با کمک مهره تی شیار 8 یا 10 به فریم شاسی یا بلبرینگ خطی یا Ballscrew متصل می شوند .
از مهره تی M 6 ، M 5 و M 8 برای این اتصالات استفاده می شود .
اگر در مواردی پروفیل شیاردار با عرض و شیار متفاوت در دسترس بود چه باید کرد ؟
در این حالت پروفیل ها را کنار هم می چینند تا یک صفحه صاف تشکیل شود ، سپس پروفیل میز حاصله را از کنار ، سر و ته به فریم شاسی با کمک نبشی متصل می کنند .
اگر برای دستگاه cnc خود نیاز به شیار مشخص برای اتصال صفحه کار معین دارید یا برای میز کارهایی که قرار است تحت فشار بار زیادی قرار گیرند ، باید ابتدا محاسبات دقیق انجام شود سپس متناسب با آن ، پروفیل انتخاب گردد .
برای مشاهده لیست پروفیل های شیار دار سایت الوم وان و اطلاع از ویژگی های آنها می توانبد از صفحه فروشگاهی دیجی آلومینیوم دیدن فرمایید .
